产品系列 XT-TDLScan200
XT-TDLScan200

产品特点

XT-TDLScan200线型光束气体探测器

- 红外激光吸收光谱技术(TDLAS),线型光束测量,覆盖范围大 - 激光波长智能扫描,零点智能锁定,零误报,免维护 - 红外激光穿透性强,暴雨、浓雾、粉尘、冰雪等环境中正常使用 - 防爆型红外遥控器,现场遥控调节与标定
- 光学传感原理,响应时间短,检测精度高,使用寿命长 - 实时监测光路状态,消除光学镜片凝水结冰,光路遮挡提示 - LED显示现场气体浓度,LED指示工作状态,一体化声光报警
- 激光波长精准匹配,气体选择性好,抗其它气体交叉干扰 - 内置参考气室,激光状态实时智能诊断,自动校准,可靠性高 - 对射可见激光指示,方便发射端和接收端的安装和对光调节

技术参数

检测气体甲烷
检测距离三挡,5-30m(近)、30-60m(中)、60-100m(远)
检测原理TDLAS
检测方式开路式
检测范围 0LEL.m~1LEL.m,0LEL.m~5LEL.m
分辨率0.01LEL.m
准确度±5%F.S
响应时间T90<3s
传感器寿命≥10年
显示方式
LED数码显示,LED指示
报警方式
LED光报警,可配置防爆声光报警器(选购)
报警值

低报:0.5LEL·m 高报:0.75LEL·m (0~1LEL·m)

低报:1LEL·m 高报:2LEL·m (0~5LEL·m)

电源
24VDC(15VDC~32VDC)
功耗
TX<10W(MAX), RX<8W(MAX)
输出信号


4~20mA(三线制)


4~20mA +HART(选配)


R S485 Modbus(四线制)


三组继电器开关量输出(2A 30V DC)


24V DC输出(驱动声光报警器)


4G/5G/NB-Io T/LORA等无线通信传输(选配)


环境温度-40℃~+70℃
环境湿度0~99%RH/无凝结
调节方式
红外遥控器
外形尺寸

53.6mmx101mmx151mm(LxWxH)

重量6,380g(TX); 6,430g(RX)
壳体材质SS316
防爆标志

Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db

防护等级
IP68
电气接口三接口,M25*1.5,NPT3/4(F),NPT1/2(F)

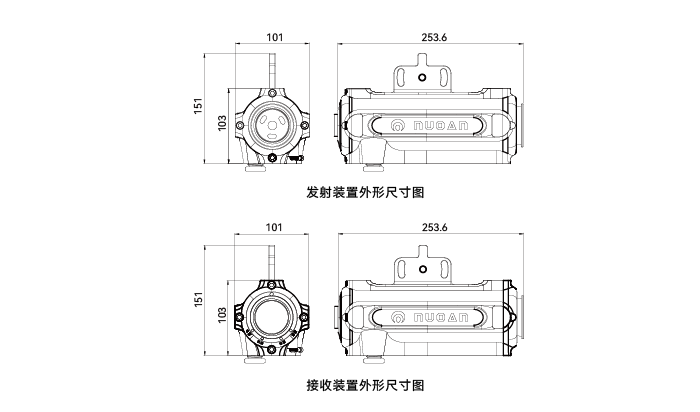

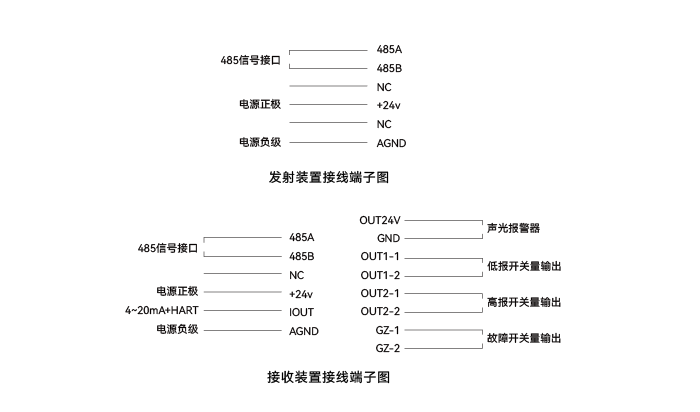

产品结构及施工图
