产品系列 PIDScan800
PIDScan800

产品特点

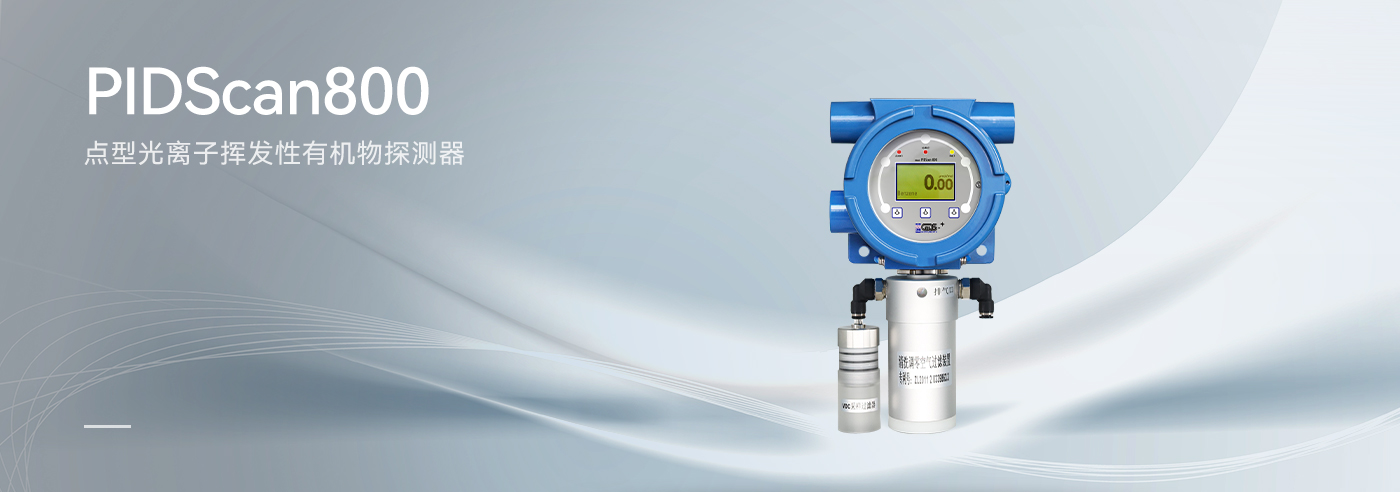

PIDScan800点型光离子挥发性有机物探测器

- 新一代纳米陶管直流放电光致电离检测技术,精度高,使用寿命长 - 核心器件故障自动诊断,报警状态显示及超量程报警锁定 - 多种信号输出、带HART通讯
- 内置真空隔膜气泵,吸入式检测,响应、恢复时间快 - 内置温湿度传感器,实时补偿环境影响因素 - 红外遥控或磁棒调节标定,现场不开盖操作
- 专利双气道设计和专利过滤装置,现场自动清洗、自动调零 - 超疏水、防凝水,抗高湿环境水汽干扰,无误报 - 爆炸性气体环境和可燃性粉尘环境防爆双认证

技术参数

测量原理

真空纳米陶管光致电离传感器(PID),10.6eV

测量气体详询测量介质清单
测量范围详询测量介质清单,量程可调
测量方式内置泵吸式,带泵故障自动检测与报警提示功能
环境补偿内置温湿度传感器,可对温湿度等环境影响因素实时补偿
抗水汽超疏水过滤装置,离子室防水凝设计,抗高湿环境水汽干扰,无误报
自动清洗双气道设计,带采样和清洗过滤装置,现场自动清洗与调零
自动诊断核心器件具有故障自动诊断功能,并可输出相应诊断信息
测量精度≤±3%F.S
重复性≤±3% F.S
分辨率0.01umol/mol(ppm)
响应时间T90<15S
标定流量
≤500ml/min
重量
3,500克
安装方式现场2″立柱卡箍竖直安装,带安装附件,材质不锈钢
防护罩
变送器配遮阳罩,探头配防雨罩,材质不锈钢(防雨罩为工程塑料)
外壳材质 带聚氨酯涂层的低铜铝合金,防盐雾腐蚀处理

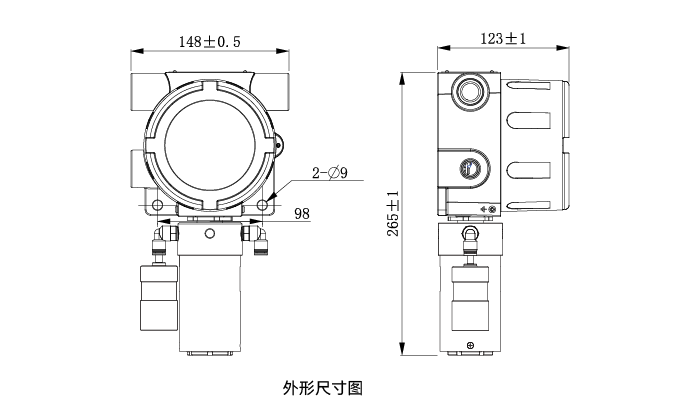

外形尺寸
133×265×123mm(W×H×D)
传感器寿命≥3年
显示方式点阵式LCD数字显示,中文菜单, LED指示
报警方式声光报警,带就地防爆声光报警器
报警内容低限报警、高限报警、故障报警、超量程报警
调节方式防爆红外遥控器(Ex ib ⅡC T4 Gb)或磁棒
电源24VDC (15~32VDC)
功耗≤5W

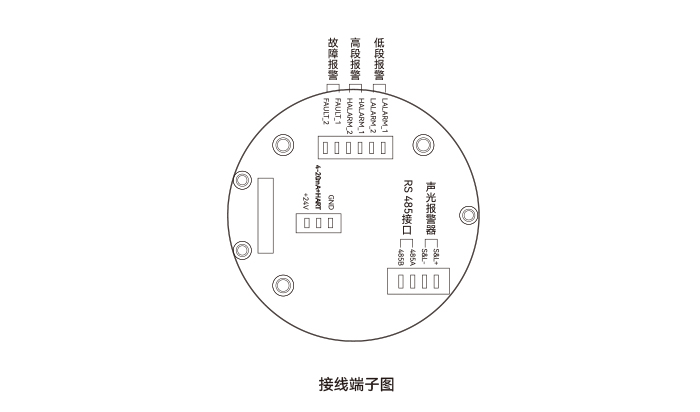

输出信号


4-20mA+HART,三线制


低报、高报、故障三组报警继电器开关量接点输出(触点容量≥2A@24VDC)


24VDC有源报警继电器输出(驱动就地声光报警器)


MODBUS/ RS485


信号负载500Ω
传输电缆≤1000m,3(4) ×1.5mm2;≤1500m,3(4)×2.0mm2
电气接口三个接口(NPT3/4(F)*2、M25*1.5),空余接口用防爆金属堵头堵上
环境温度
-40℃ ~ +70℃
相对湿度
0~99%RH /未结露
防爆等级
Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db
防护等级
IP 66
浪涌保护外置电涌保护器

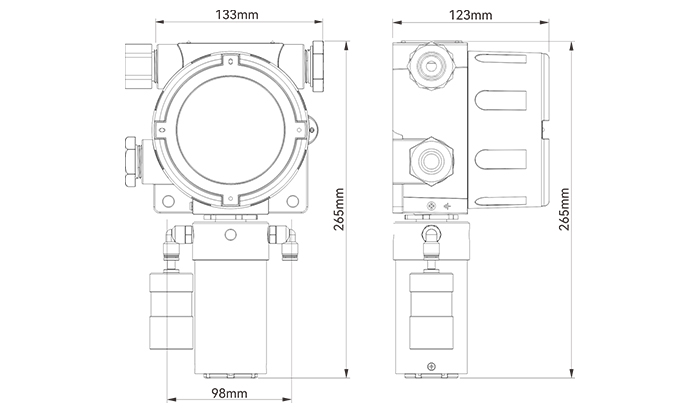

产品结构及施工图
