产品系列 SNE4100B
SNE4100B

产品特点

SNE4100B有毒气体检测器(电化学式)

- 自动调零、自动识别故障与报警状态显示 - 爆炸性气体环境和可燃性粉尘环境防爆双认证
- 多种信号输出、带HART通讯接口、多种线制连接 - 独立接线腔室,操作方便
- 红外遥控或磁棒调节标定,操作方便 - 核心部件及传感器模块化设计,可带电插拔更换,失效自动提醒,易维护

技术参数

测量原理电化学
测量气体详见测量介质清单
测量范围默认0-300%OEL,可按要求定制
报警点默认一级报警100%OEL,二级报警200%OEL,现场可调
测量单位μmol/mol、mg/m³可选
测量方式连续扩散式/泵吸式
测量精度≤±2%F.S.
重复性≤±3%F.S.
年累计漂移≤±5%F.S.
相应时间详见测量介质清单
传感器寿命详见测量介质清单
显示方式
LCD液晶数字显示、LED运行和报警状态指示
报警方式声光报警,带就地防爆声光报警器
报警内容低限报警、高限报警、故障报警、超量程报警
调节方式
防爆红外遥控器(Ex ib ⅡC T4 Gb)或磁棒
电源
24V DC(15~32V DC)
功耗
≤4W
输出信号


4~20mA+HART 7.0(HART版本向下兼容),三线制


低报、高报、故障三组报警继电器开关量接点输出触点容量(2A@30VDC)


24VDC有源报警继电器输出(驱动就地声光报警器)


总线制MODBUS RS485


无线通讯(选配)


 电气接口三个接口(NPT3/4(F)*2、M25*1.5),空余接口用防爆金属堵头封堵
传输电缆≤1000m,3(4)*1.5mm2;≤1500m, 3(4)*2.5mm2
环境温度-40ºC~+70ºC(需同时参考传感器规格)
相对湿度15%~95%RH,未结露
防爆等级
Ex db IIC T6 Gb/Ex tb IIIC T80℃ Db
防护等级IP66
浪涌保护


内置浪涌保护器,通过CNAS抗浪涌测试(标配)


外置浪涌保护器(选配)


外壳材质
聚氨酯涂层的低铜铝合金,防盐雾腐蚀处理
外型尺寸
145×203×100mm (W x H x D)
重量
2000克
安装方式
现场2″立柱卡箍竖直安装,带安装附件,材质不锈钢
防护罩
变送器配遮阳罩,探头配防雨罩,材质不锈钢(防雨罩为工程塑料)
气体

检测范围

分辨率

响应时间( T90 )

传感器寿命

硫化氢(H2S)

(0-20)umol/mol(ppm)0.1umol/mol(ppm)≤30s≥2年
一氧化碳(CO)(0-150)umol/mol(ppm)1umol/mol(ppm)≤30s≥2年
氧气(O2)(0-25)%Vol0.1%Vol≤30s≥1年
氨气(NH3)(0-80)umol/mol(ppm)1umol/mol(ppm)≤60s≥1年
二氧化硫(SO2)(0-20)umol/mol(ppm)0.1umol/mol(ppm)≤30s≥2年
二氧化氮(NO2)(0-20)umol/mol(ppm)0.1umol/mol(ppm)≤60s≥2年
氯气(Cl2)(0-10)umol/mol(ppm)0.1umol/mol(ppm)≤60s≥1年
氯化氢(HCl)(0-30)umol/mol(ppm)0.1umol/mol(ppm)≤30s≥1年
氢气(H2)(0-1000)umol/mol(ppm)1umol/mol(ppm)≤30s≥2年
磷化氢(PH3)(0-5)umol/mol(ppm)0.1umol/mol(ppm)≤60s≥1年
硅烷(SiH4)(0-50)umol/mol(ppm)0.1umol/mol(ppm)≤60s≥1年
氟化氢(HF)(0-10)umol/mol(ppm)0.1umol/mol(ppm)≤60s≥1年
一氧化氮(NO)(0-250)umol/mol(ppm)1umol/mol(ppm)≤60s≥1年
环氧乙烷(C2H40)(0-50)umol/mol(ppm)0.5umol/mol(ppm)≤60s≥2年
环氧丙烷(C2H60)(0-50)umol/mol(ppm)0.5umol/mol(ppm)≤60s≥2年
氰化氢(HCN)(0-10)umol/mol(ppm)0.1umol/mol(ppm)≤90s≥1年
甲醛(CH2O)(0-10)umol/mol(ppm)0.1umol/mol(ppm)≤60s≥2年
甲醛(CH2O)(0-100)umol/mol(ppm)1umol/mol(ppm)≤60s≥2年
丙烯腈(C3H3N)(0-50)umol/mol(ppm)0.5umol/mol(ppm)≤60s≥2年
臭氧(O3)(0-1)umol/mol(ppm)0.01umol/mol(ppm)≤60s≥1年

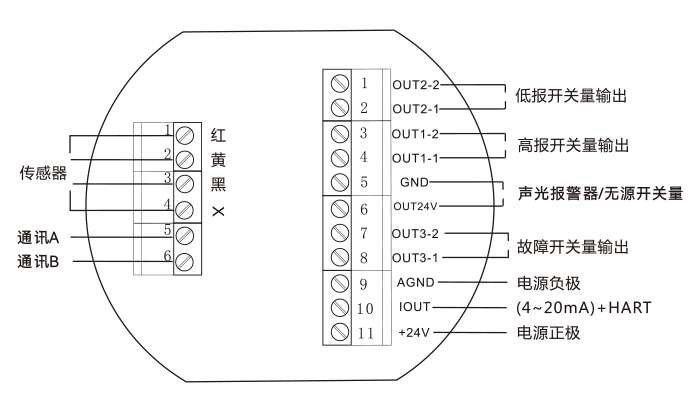

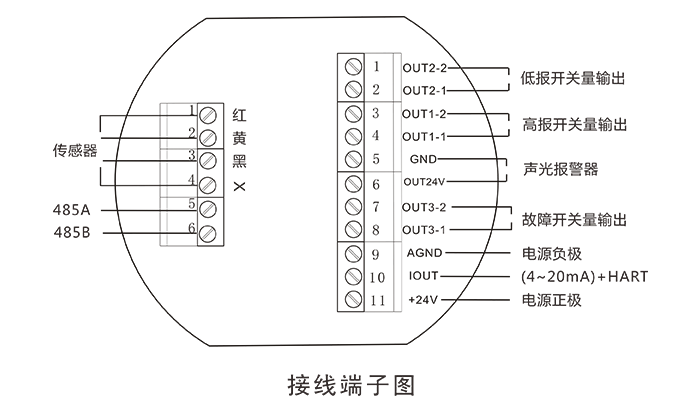

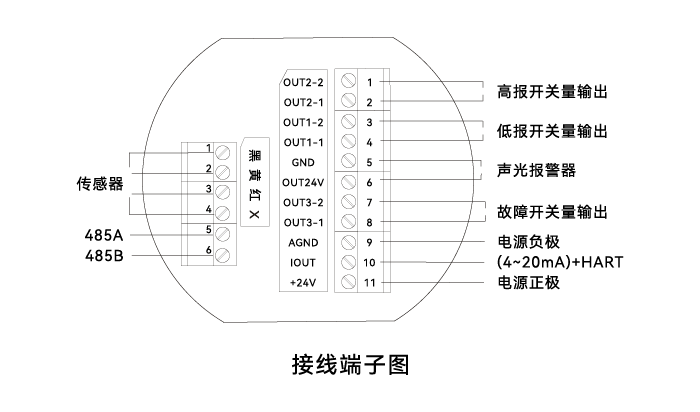

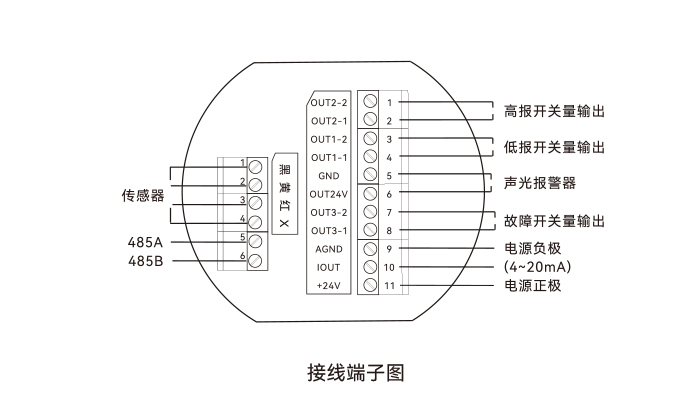

产品结构及施工图
